避雷器用计数器或监测器安装说明
双击自动滚屏 发布者:避雷器计数监测器 发布时间:2024-3-9 阅读:7次 【字体:

避雷器用计数器或监测器安装说明

1 安装示意图

2 避雷器带底座的安装方法(见图1

2.1 首先用Ф2.5mm导线L,将避雷器底座D的两端(上下法兰)牢固地短接,先接下法兰后接上法兰,使避雷器接地端可靠接地,如图1a)所示;

2.2将放电计数器或监测器牢固地安装在避雷器底座的上下法兰之间,如图1b)所示;首先将放电计数器法兰作为接地端连接在避雷器底座下法兰,然后将放电计数器或监测器高压出线端连接在避雷器底座上法兰上。

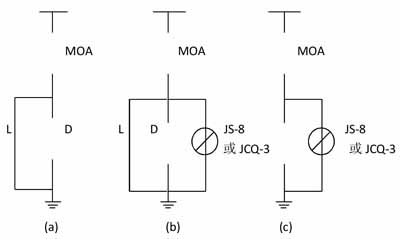

1   放电计数器\监测器安装示意图

                   JS-8放电计数器或JCQ-3监测器   MOA:避雷器

                    D:底座       LФ2.5mm导线

2.3将避雷器底座D的两端(上下法兰)之间导线L拆除,使放电计数器或监测器串接在避雷器与地之间,如图1c)所示;

2.4安装时放电计数器高压出线端引线拉力不大于100N

2.5须拆卸放电计数器/监测器时,重复2.1条,再卸下放电计数器/监测器。

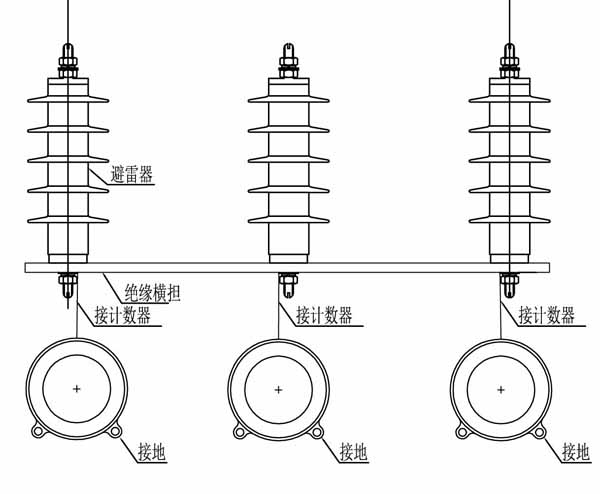

3 避雷器不带底座的安装方法

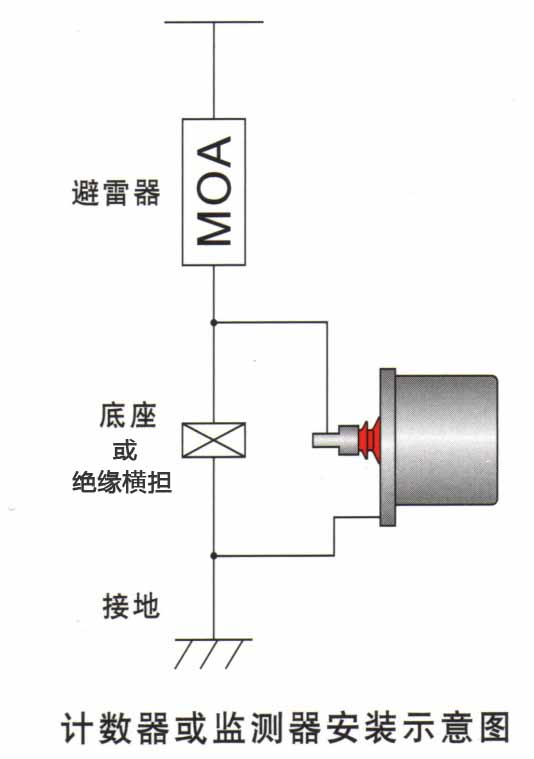

计数监测器的安装方法

4 检验方法

放电计数器或监测器在投运前和运行一、二年之后,应进行检验。

1000V摇表一只,600V.10μF电容器一只,先转动摇表对电容器充电,待充电稳定后在保持摇表转速的情况下断开充电回路,再将充好电的电容器对放电计数器或监测器高压出线端和接地端放电,此时放电计数器/监测器应动作一次,连续试验10次,均应能准确动作,则放电计数器或监测器动作计数性能合格。

用户须知

5.1放电计数器或监测器故障后,请不要自行维修,应发回制造厂处理;

45.2用户在遵守说明书规定条件下使用本产品,自发货之日起壹年内因质量问题而不能使用者,本厂负责三包;

注意事项

6.1不得在放电计数器或监测器两端加220V交流电压;

6.2放电计数器或监测器做计数动作试验时,不得施加稳态信号。
