一、概述

复合外套氧化锌避雷器是国际上90年代的高科技产品。其采用了非线性伏-安特性十分优异的氧化锌电阻片，故而避雷器的陡波、雷电波、操作波下的保护特性均比传统的碳化硅避雷器有了极大的改善。特别是氧化锌电阻片具有良好的陡波响应特性，对陡波电压无迟延，操作残压低，没有放电分散性等优点。从而克服了碳化硅避雷器所固有的因陡波放电迟延而引起的陡波放电电压高、操作波放电分散性大而导致操作波放电电压高等缺点，使得陡波、操作波下的保护裕度大大地提高，而且在绝缘配合方面，能够作到陡波、雷电波、操作波的保护裕度接近一致，从而对电力设备提供最佳的保护，进而提高了保护的可靠性。复合外套氧化锌避雷器同时具有吸收各种雷电过电压、操作过电压、和工频暂态过电压的能力。

高压跌落式避雷器是将跌落式熔断器的跌落式机构与配电型氧化锌避雷器巧妙地结合在一起。这样在不断电的情况下，可以借助绝缘拉闸操纵杆方便地对避雷器进行检测、维修与更换，不但保证了线路的畅通，而且大大地减少了电力维护人员的工作强度和时间。

产品性能满足国家标准GB11032-2000(eqvIEC60099-4:1991)《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》、GB311.1-1997《高压输变电设备的绝缘配合》。

二、产品特点

   1．体积小、重量轻，耐碰撞、运输无碰损；

   2．整体模压成型，无气隙、密封性能好；

   3．憎水性好，耐污能力强，性能稳定，减少运行维护；

   4．特殊结构，防潮防爆，安装灵活，特别适合于运行线路不宜停电的场所使用。

三、使用条件

   1．环境温度为-40℃～+40℃；

   2．海拔高度不大于3000m；

   3．电源频率为48Hz～62Hz；

   4．最大风速不超过35m/s；

   5．地震烈度为7度及以下地区。

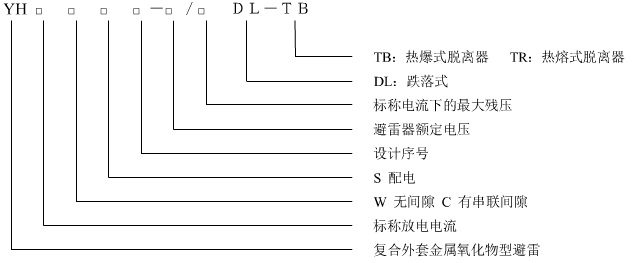

四、型号说明

五、使用及订货说明

   1．避雷器在安装使用前，应存放在清洁、干燥的房间。不得受到腐蚀性气体或液体的腐蚀。

   2．避雷器在投入运行前，应作预防性试验，在投入运行后，也应定期（10KV及以下避雷器4～5年一次）做如下试验并参照附表与运行前的数据进行对比：

　　　a.测量避雷器的绝缘电阻，＞5000MΩ。

　　　b.测量避雷器直流1mA电压。

　　　c.测量0.75倍直流1mA下的泄漏电流。

　 3．订货时请注明型号、避雷器参数及数量。如有特殊要求，请在合同中注明。

　 4.产品在投入运行前应对避雷器进行预防性试验，其试验项目和方法按带脱离器避雷预防性试验规定执行。

　 5.产品自发货之日起，壹年内因质量问题而不能使用，我厂负责维修和更换。

六、安装调整与维修：

　1.本产品应安装在额定电压与避雷器额定电压一致的系统和设备的线路上。

　2.安装时，应使避雷器与铅垂线成15～30度夹角，对地距离不少于200mm，各相间距离不少于350mm。

　3.更换时，可上下调整触头（拉环），使其拉力在6～10kg以内，并销紧上下螺母，使拉环不易转动，销紧时，拉环与转块保持平衡。

七、技术参数及外形图

产 品 型 号	系统额定电 压	避雷器额 定 电 压	持续 运行 电压	直流 1mA 电 压	雷电冲 击电流 下残压	雷电冲击 对地/断口耐压	方波 通流 容量	相-地 爬电 距离	0.75U1mA 下泄漏 电流	水平允 许最大       拉力
	kV r.m.s			≥ kV	≤ kVp	kv	≥A	mm	≤µA	N
YH5WS-10/30DL-TB	6	10	8.0	15.0	30	85	150	＞300	30	＞150
YH5WS-17/50DL-TB	10	17	13.6	25.0	50	85	150	＞300	30	＞150

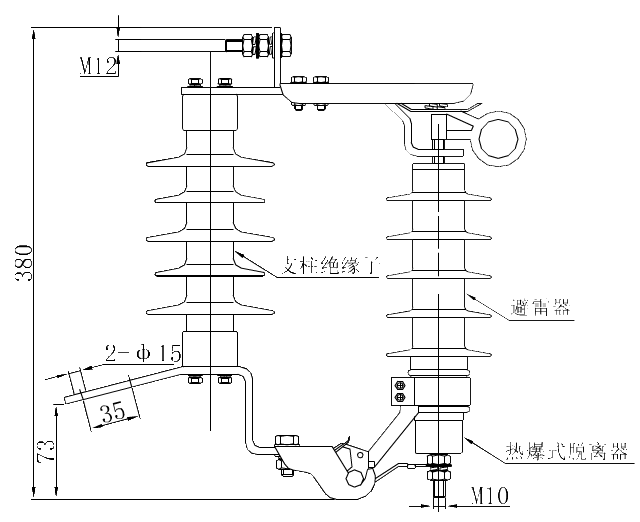

  外形及尺寸图
