 您现在的位置 >> 所有产品 >> 线路型避雷器 >> 无串联间隙型 >> 线路型无间隙避雷器

产品编号:
21015242016
产品名称:
线路型无间隙避雷器
规  格:
HY10WX,HY5WX
产品备注:

   产品说明

概述
  交流输变电线路用有机复合外套氧化锌避雷器并联连接于绝缘子(串)的两端,是为了限制线路雷电过电压,提高线路的耐雷击水平,降低系统因雷击故障引起的跳闸率贰专门设计的一种新型避雷器。安装方式主要为悬挂式(悬挂于输电杆塔上),也可座桩式安装。本公司生产的线路用复合外套金属氧化锌避雷器(悬挂式、座桩式)主要用于10~220kV交流电力输变电系统中,用来限制输变电线路可能出现的各种过电压,以确保输变电线路的安全运行。
产品生产执行的标准为GB11032-2000(eqv IEC60099-4:1991)《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》、JB/T10497-2005《交流输电线路用复合外套串联间隙金属氧化物避雷器》、JB/T8459-1996《避雷器产品型号编制方法》。

产品特点
1、整体模压成型,密封性能好,结构特殊,防潮防爆;
2、散热性能好,具有较大的过电压吸收能力;
3、体积小重量轻,安装灵活耐碰撞,抗拉强度高,运输无破损。
4、最适宜安装在耐雷水平较低雷击跳闸率偏高的输电线路;干旱少于的丘陵、山区;接地电阻较高的杆塔、大跨距的过江杆塔;操作过电压较高,需要对进入变电站前进行限制的场合;严重污秽的地区。

使用条件
1、环境温度为-40℃~+40℃;
2、海拔高度不超过2000m(高原地区订货时应说明);
3、电源频率为48Hz~62Hz;
4、最大风速不超过35m/s;
5、地震裂度7度及以下地区;
6、避雷器允许摆动,根据塔形,考虑悬挂方式及座桩方式。

  交流输变电线路用避雷器的使用选择

  交流输变电线路用避雷器分为五间隙避雷器及有串联间隙避雷器,有串联间隙避雷器又分为固定间隙避雷器和空气间隙避雷器,在使用商有各自的特点。
1、 无间隙避雷器始终参与线路运行,雷击线路时避雷器动作,常态时也可以吸收线路上的各种过电压能量,但避雷器故障失效时使母线对地搭接,需停电人工摘除。我公司开发有无间隙避雷器配套使用串联脱离器系统,当避雷器故障失效时脱离器动作使脱离器动作使避雷器与母线自动脱离,方便客户使用维护。

2、有串联间隙避雷器不参于线路运行,延行了避雷器的使用寿命,雷击线路时避雷器间隙放电冬菇走。固定间隙避雷优点是间隙放电电压范围稳定,缺点是固定间隙失效相当于无间隙避雷器;空气间隙避雷器优点是常态下始终与系统脱离,雷击线路时避雷器间隙放电动作,缺点是间隙会随风摆动,间隙放电电压范围不稳定。我厂开发的弧形空气间隙最大限度的克服因摆动而造成间隙距离变化。

线
路(无间隙)型 电气参数表

MOA Tape 避雷器型号
Sys R.V系统额定电压
MOR R.V避雷器额定电压
MCOV持续运行电压
直流参考电压(U1mA)
1/10us Steep current impulse陡坡冲击电压下残压
8/20us Lightning current impulse雷电冲击电流下残压
30/60us Switching current impulse操作冲击电流下残压
2ms Rectangular current impulse方波通流容量(2ms)
4/10us High current impulse大电流冲击耐受
kV(r.m.s)
<KV< TD>
>kV
A
kA
HY5WX-17/50
10
17
13.6
25.0
57.5
50
42.5
150
65
HY5WX-51/134
35
51
40.8
73.0
154
134
114
400
100
HY5WX-54/134
35
54
43.2
77.0
154
134
114
400
100
HY5WX-96/250
66
96
75
140
279
250
202
400
100
HY10WX-96/250
66
96
75
140
279
250
202
400
100
HY10WX-100/260
110
100
78
145
291
260
211
600
100
HY10WX-102/265
110
102
81.6
152
297
265
225
600
100
HY10WX-108/281
110
108
86.4
157
314
281
239
600
100
HY10WX-114/300
110
114
91.2
165
336
300
255
600
100
HY10WX-120/320
110
120
96.0
174
358
320
272
600
100
HY10WX-126/328
110
126
100.8
183
367
328
279
600
100
HY10WX-204/530
220
204
163.2
297
594
530
450
800
100
HY10WX-216/562
220
216
172.8
314
628
562
478
800
100
HY10WX-228/600
220
228
182.4
331
627
600
510
800
100
HY10WX-240/640
220
240
192.0
349
716
640
544
800
100
HY10WX-252/656
220
252
201.6
366
734
656
558
800
100

图示:

说明35kV及以下悬挂式避雷器通常采用单耳或单孔挂板的悬挂方式,66kV及以上悬挂式避雷器通常采用球头一球头(球窝)悬挂方式,如需其他悬挂联接方式,订货时说明。我公司可协助用户设计各种灵活的悬挂方式。
图示:

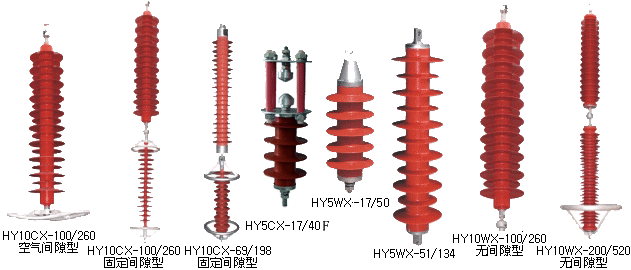

部分产品外形图

注:我公司开发的66kV及以上线路避雷器采用了独特的抗拉结构;环形电阻片中穿Ф24玻璃纤维引拔棒,两端绝缘子金具压接并整体模压成型,具有可靠的密封性能及≮200kN的拉伸强度,大于同电压等级绝缘子的拉伸强度。


现场图片:
